Mac mini 端末の配線

利用者向けの記事はこちら。
持込PCからMac mini端末の画面とマウスを使用する

参考情報

Mac mini 主体の配線

参考 https://www.apple.com/jp/shop/product/G0W12J/A/Refurbished-Mac-mini-36GHz-quad-core-Intel-Core-i3-Space-Gray

Mac mini 本体のポートについて、上から、

  1. ← 電源ケーブル → …
  2. ← LANケーブル → …
  3. ← (C) 空き
  4. ← (C) USB変換ケーブル (A) ← SDカードリーダーつきUSBハブDVDドライブ ※一部端末のみ
  5. ← (C) USB変換ケーブル (A) ← USB 延長ケーブル ← (A) 【持込のUSBメモリなどはここにさす】
  6. ← (C) USB変換ケーブル (A) ← Webカメラ
  7. ← HDMIケーブル ← KVMスイッチ
  8. ← (A) USBケーブル ← KVMスイッチ (マウス用)
  9. ← (A) Lightningケーブル (L) → Magic Keyboard
  10. ← 4極延長ケーブル ← 【持込のイヤホンなどはここにさす】

KVM スイッチ主体の配線

参考 https://www.elecom.co.jp/products/KVM-HDHDU2.html

KVMスイッチにさす用のポートについて、左画像の上から、

  1. K = キーボード: 空き
  2. V = ビデオ: ← HDMIケーブル → ディスプレイ
  3. M = マウス: ← マウス

側面のヘッドホン端子は使用しない。

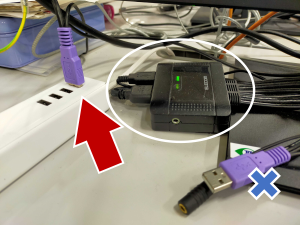

電源タップに紫色のUSB端子が差し込まれている様子

KVMスイッチから出ているケーブルについて、

  1. 切替スイッチ
  2. PC1用HDMIケーブル (黒) → Mac mini 本体
  3. PC1マウス用USBケーブル (黒) → Mac mini本体
  4. PC1キーボード用USBケーブル (紫) → 電源タップ
  5. PC1用ヘッドホンケーブル (緑) → どこにも接続されていないのが正しい。
  6. PC2用HDMIケーブル (黒) → 【持込PCのHDMIポートにさす】
  7. PC2マウス用USBケーブル (黒) → 【持込PCのUSBポートにさす】
  8. PC2キーボード用USBケーブル (紫) → どこにも接続されていないのが正しい。
  9. PC2用ヘッドホンケーブル (緑) → どこにも接続されていないのが正しい。

注意: マウスから来ているUSBケーブル (黒) とKVMスイッチから来ている「PC2マウス用USBケーブル (黒)」を逆にするとMac miniでマウスが使えません。

その他の配線

ディスプレイには、電源ケーブルとHDMIケーブル(KVMスイッチと接続されている)が接続されている。

電源タップには、ディスプレイの電源ケーブルと紫色のUSBケーブル(KVMスイッチから来ている)が接続されている。
※場所により異なる場合もあり

入出力装置主体の情報の流れ

  • 入力系
    • 備え付けのマウス → KVMスイッチ → Mac mini / 持ち込みPC 選択可能
    • 備え付けのキーボード → Mac mini 直結
    • 備え付けのWebカメラ → Mac mini 直結
    • 備え付けのSDカードリーダー・DVDドライブ ※一部端末のみ → Mac mini 直結
    • 持ち込みのUSBメモリなど → Mac mini 直結
  • 出力系
    • 備え付けのディスプレイ ← KVMスイッチ ← Mac mini / 持ち込みPC 選択可能
    • 持ち込みのイヤホンなど ← Mac mini 直結
